Teknik Özellikler
| Motor Modeli | Cat® C15 Cat® C15 |
| Azami Devir | 1800 r/dk. 1800 r/dk. |
| Net Güç - SAE J1349:2011 | 405 hp 302 kW |
| Net Güç – ISO 9249:2007 | 405 hp 302 kW |
| Motor Gücü - ISO 14396:2002 | 425 hp 318 kW |
| Brüt Güç - SAE J1995:2014 | 434 hp 324 kW |
| En Yüksek Net Tork (1.300 dev/dk.) | 1479 lbf·ft 2005 N·m |
| Tork Artışı | 33% 33% |
| Güç Kaybı Olmadan Azami Rakım (U.S. EPA Tier 4 Final/EU Stage V) | 9298 ft 2834 m |
| Güç Kaybı Olmadan Azami Rakım (U.S. EPA Tier 3/EU Stage IIIA) | 9098 ft 2773 m |
| İç Çap | 5.4 inç 137.2 mm |
| Strok | 6.7 inç 171.4 mm |
| Silindir Hacmi | 927.6 in³ 15.2 l |
| Yüksek Rölanti Devri | 2300 r/dk. 2300 r/dk. |
| Düşük Rölanti Devri | 800 r/dk. 800 r/dk. |
| Not (1) | Bildirilen net güç; fan, hava filtresi, temiz emisyon modülü ve alternatörle donatılan bir motor için volanda bulunan güçtür. Bildirilen net güç; fan, hava filtresi, temiz emisyon modülü ve alternatörle donatılan bir motor için volanda bulunan güçtür. |
| Not (2) | İki emisyon konfigürasyonu mevcuttur. Biri U.S. EPA Tier 4 Final, EU Stage V, Korea Stage V ve Japan 2014 emisyon standartlarını karşılar. Diğeri U.S. EPA Tier 3 ve EU Stage IIIA eş değeri Brazil MAR-1 emisyon standartlarını karşılar. İki emisyon konfigürasyonu mevcuttur. Biri U.S. EPA Tier 4 Final, EU Stage V, Korea Stage V ve Japan 2014 emisyon standartlarını karşılar. Diğeri U.S. EPA Tier 3 ve EU Stage IIIA eş değeri Brazil MAR-1 emisyon standartlarını karşılar. |
| Emisyonlar | U.S. EPA Tier 4 Final, EU Stage V, Korea Stage V ve Japan 2014 emisyon standartlarını karşılar. Diğeri U.S. EPA Tier 3 ve EU Stage IIIA eş değeri Brazil MAR-1 emisyon standartlarını karşılar. U.S. EPA Tier 4 Final, EU Stage V, Korea Stage V ve Japan 2014 emisyon standartlarını karşılar. Diğeri U.S. EPA Tier 3 ve EU Stage IIIA eş değeri Brazil MAR-1 emisyon standartlarını karşılar. |
| Çalışma Ağırlığı – Düz Bıçak (Tier 4 Final/Stage V) | 74966 lb 34004 kg |
| Şanzıman Tipi | Cat planet tipi - powershift - ECPC Cat planet tipi - powershift - ECPC |
| İleri - 1 | 3.8 mil/sa. 6.1 km/sa. |
| İleri - 2 | 6.9 mil/sa. 11.1 km/sa. |
| İleri - 3 | 12.2 mil/sa. 19.6 km/sa. |
| İleri - 4 | 21.6 mil/sa. 34.8 km/sa. |
| Geri - 1 | 4.3 mil/sa. 7 km/sa. |
| Geri - 2 | 7.8 mil/sa. 12.6 km/sa. |
| Geri - 3 | 13.9 mil/sa. 22.4 km/sa. |
| Geri - 4 | 24.7 mil/sa. 39.7 km/sa. |
| Pompa Akışı (1.800dev/dak) | 30.9 gal/dk. 117 l/dk. |
| Ana Tahliye Basıncı | 3771 psi 26000 kPa |
| Maksimum Besleme Basıncı | 3495 psi 24100 kPa |
| Çift Yönlü Silindirler - Kaldırma, İç Çap ve Hareket | 120 mm × 1.070 mm (4,7 inç × 42,1 inç) 120 mm × 1.070 mm (4,7 inç × 42,1 inç) |
| Silindir, Çift Etkili - Yatırma ve Devirme, İç Çap ve Strok | 140 mm × 230 mm (5,5 inç × 9,1 inç) 140 mm × 230 mm (5,5 inç × 9,1 inç) |
| Direksiyon Sistemi - Devre | Pilot kumandalı, yüke duyarlı Pilot kumandalı, yüke duyarlı |
| İç Çap | 4.5 inç 114.3 mm |
| Strok | 22.7 inç 576 mm |
| Direksiyon Sistemi - Pompa | Değişken silindir hacimli piston Değişken silindir hacimli piston |
| 1.800 dev/dk.da Maksimum Akış | 22.5 gal/dk. 85 l/dk. |
| Emniyet Valfi Ayarı - Direksiyon | 3481 psi 24000 kPa |
| Araç Artikülasyon Açısı | 86 86 |
| Soğutma Sistemi | 30.6 gal (ABD) 116 l |
| Motor Karteri | 9 gal (ABD) 34 l |
| Şanzıman | 17.4 gal (ABD) 66 l |
| Yakıt Deposu | 206.6 gal (ABD) 782 l |
| Dizel Egzoz Sıvısı Deposu (Yalnızca Tier 4 Final/Stage V için) | 8.5 gal (ABD) 32 l |
| Diferansiyel - Nihai Tahrikler - Ön | 26.4 gal (ABD) 100 l |
| Diferansiyel - Nihai Tahrikler - Arka | 29.1 gal (ABD) 110 l |
| Sadece Hidrolik Deposu | 35.4 gal (ABD) 134 l |
| Hidrolik Sistem - Ekipman/Direksiyon | 56.5 gal (ABD) 214 l |
| Not (1) | Tüm Nonroad Tier 4 Final, EU Stage V ve Japan 2014 (Tier 4 Final) dizel motorların şunları kullanması gerekir: –15 ppm (mg/kg) veya daha az kükürt içeren ultra düşük kükürtlü dizel (ULSD) yakıtlar. – Cat motorlar, sera gazlarını azaltan aşağıdaki yenilenebilir, alternatif ve biyodizel* yakıtlarla uyumludur: • B20'ye kadar biyodizel (FAME)** • %100'e kadar HVO ve GTL yenilenebilir yakıtlar – Cat DEO-ULS™ veya Cat ECF-3, API CJ-4 ve ACEA E9 teknik özelliklerini karşılayan yağlar gereklidir.– ISO 22241-1:2006'da tanımlanan tüm gereksinimleri karşılayan dizel egzoz sıvısı (DEF). * Başarılı bir uygulama için kılavuzlara bakın. Ayrıntılar için lütfen Cat temsilcinize danışın veya "Caterpillar Makine Sıvıları Önerileri" (SEBU6250) bölümüne bakın. ** Atık arıtma cihazları olan motorlar, B20'ye kadar kullanabilir. Atık arıtma cihazı olmayan motorlar B100'e kadar olmak üzere daha yüksek karışımlar kullanabilir. Tüm Nonroad Tier 4 Final, EU Stage V ve Japan 2014 (Tier 4 Final) dizel motorların şunları kullanması gerekir: –15 ppm (mg/kg) veya daha az kükürt içeren ultra düşük kükürtlü dizel (ULSD) yakıtlar. – Cat motorlar, sera gazlarını azaltan aşağıdaki yenilenebilir, alternatif ve biyodizel* yakıtlarla uyumludur: • B20'ye kadar biyodizel (FAME)** • %100'e kadar HVO ve GTL yenilenebilir yakıtlar – Cat DEO-ULS™ veya Cat ECF-3, API CJ-4 ve ACEA E9 teknik özelliklerini karşılayan yağlar gereklidir.– ISO 22241-1:2006'da tanımlanan tüm gereksinimleri karşılayan dizel egzoz sıvısı (DEF). * Başarılı bir uygulama için kılavuzlara bakın. Ayrıntılar için lütfen Cat temsilcinize danışın veya "Caterpillar Makine Sıvıları Önerileri" (SEBU6250) bölümüne bakın. ** Atık arıtma cihazları olan motorlar, B20'ye kadar kullanabilir. Atık arıtma cihazı olmayan motorlar B100'e kadar olmak üzere daha yüksek karışımlar kullanabilir. |
| AC Soğutucu | 20 hg 20 hg |
| Klima | Bu makinedeki klima sisteminde florlu bir sera gazı olan R134a soğutucu kullanılmıştır (Küresel Isınma Potansiyeli = 1.430). Sistemde 2,0 kg soğutucu bulunur ve bu 2,86 metrik ton CO2'ye eşdeğerdir. Bu makinedeki klima sisteminde florlu bir sera gazı olan R134a soğutucu kullanılmıştır (Küresel Isınma Potansiyeli = 1.430). Sistemde 2,0 kg soğutucu bulunur ve bu 2,86 metrik ton CO2'ye eşdeğerdir. |
| Ön | Planet – Sabit Planet – Sabit |
| Arka | Planet Tipi – Salınımlı Planet Tipi – Salınımlı |
| Salınım Açısı | ±11° ±11° |
| Park Freni | Tambur ve pabuç, yayla uygulanan, hidrolik ile serbest bırakılan Tambur ve pabuç, yayla uygulanan, hidrolik ile serbest bırakılan |
| Frenler | Çok diskli yağlı (muhafazalı) 4 WHL Çok diskli yağlı (muhafazalı) 4 WHL |
| İkaz Işığının Üstüne Kadar Yükseklik | 14.5 ft 4422 mm |
| Egzoz Grubunun Üstüne Kadar Yükseklik | 14.2 ft 4332 mm |
| Yükseklik - Kaputun Üst Kısmı | 10.5 ft 3204 mm |
| Tampon - Yerden Yükseklik | 2.8 ft 852 mm |
| Ön Aksın Orta Çizgisinden Çeki Topuzuna | 6.1 ft 1850 mm |
| Dingil Mesafesi | 12.1 ft 3700 mm |
| Uzunluk - Bıçak Zemindeyken - Düz Bıçak | 27.6 ft 8422 mm |
| Yerden Muyluya Yükseklik | 1.45 ft 441.4 mm |
| Yükseklik - Kabinin Üstüne Kadar | 13.5 ft 4100 mm |
| Koruma Rayları Üzerindeki Genişlik | 11.04 ft 3365 mm |
| Yerden Yükseklik | 1.8 ft 534.4 mm |
| Operatör Gürültü Seviyesi (ISO 6396:2008) | 73 dB(A) 73 dB(A) |
| Makine Gürültü Seviyesi (ISO 6395:2008) | 113 dB(A) 113 dB(A) |
| Makine Gürültü Seviyesi (ISO 6395:2008) | 110 dB(A) 110 dB(A) |
| Operatör Gürültü Seviyesi (ISO 6396:2008) | 72 dB(A) 72 dB(A) |
Avantaj ve Özellikler
Uzun Vadeli Değer ve Dayanıklılık
Eşsiz Dayanıklılık
- En boyunca uzanan sağlam itici kirişler, şasinin daha büyük bir kısmı boyunca gerilimi aktarır ve emer.
- Tam kutu kesitli arka şasi, burulma şokuna ve bükülme kuvvetlerine dayanmaya yardımcı olur.
- Ağır hizmet tipi direksiyon silindir bağlantıları, direksiyon yüklerinişasiye verimli biçimde iletir.
- Optimize aks bağlantısı, artırılmış yapısal bütünlük sağlamaya yardımcı olur.
- Gecikmeli Motor Kapatma, motor ve atık arıtma hasarını önlemeye yardımcı olmak için motoru kapatmadan önce makinenizin soğumasını sağlar.
- Sağlam, dayanıklı bıçaklar mükemmel dozerleme ve haddeleme özellikleriyle tasarlanmıştır.
Verimlilik ve Üretkenlik
Optimum Verimlilik
- Cat C15 motor, en zorlu koşullarda maksimum yakıt verimliliği sağlayacak şekilde tasarlanmıştır.
- Yüke duyarlı hidrolik direksiyon sistemi, daha kolay yükleme için hassas makine kontrolü sağlamaya yardımcı olur.
- Değişken silindir hacimli piston pompalarıyla artan verimliliği deneyimleyin.
- Dünya standartlarında Cat planet tipi powershift şanzıman; yumuşak, tutarlı vites geçişi ve verimlilik için Tek Kavramalı Hızlı Vites Değiştirme (SCSS) özelliğine sahiptir. Makinenin hızına göre otomatik olarak vitesi büyütmek veya küçültmek için otomatik vites değiştirme modunu etkinleştirerek performansı optimize edin ve yakıt tasarrufu sağlayın.
- Zemine daha fazla güç aktarırken tork konvertörü (TC) kayıplarını ortadan kaldırarak yakıt verimliliğini optimize etmeye yardımcı olan kilitlemeli kavramalı Cat tork konvertörü (TC) ile donatılmıştır.
Önce Güvenlik
Artan Güvenlik
- Operatörün görüş alanını ve çalışma alanı güvenliğini artırmaya yardımcı olmak için standart arka görüş kamerası.
- Akü bağlantı kesme, acil durumda motor kapatma ve merdiven lambası anahtarına zemin seviyesindeki güç servis merkezinden erişilir.
- Kabine monte LED ikaz ışığı, makinenin yakınındakileri uyarmaya yardımcı olur.
Entegre Cat® Teknolojileri
Yenilikçi Teknoloji
- Entegre teknolojiler, iş sahası operasyonlarınızı izlemenize, yönetmenize ve geliştirmenize yardımcı olur.
- Product Link™ uzaktan izleme özelliği; VisionLink® arayüzü üzerinden makine veya filo performansınız ile ilgili değerli bilgiler sağlamaya yardımcı olur. Bu sayede iş sahası verimliliğini artıran ve işletme maliyetlerini azaltan kararlar alabilirsiniz.
- Hayati Bilgi Yönetim Sistemi (VIMS™) dokunmatik ekranı, makine arızalanmadan önce sorunları gidermeye yardımcı olmak için çok çeşitli sensör bilgilerine ve gelişmiş makine verilerine erişim sağlar.
- Opsiyonel Cat Detect teknolojileri, artırılmış güvenlik için makine etrafındaki ortam farkındalığını artırmaya yardımcı olur.
Konforlu Çalışın
Operatör İçin Daha Fazla Konfor
- Direksiyon ve Şanzımana Entegre Kontrol Sistemi (STIC™); yön seçimini, vites seçimini ve yönlendirmeyi tek bir kolda birleştirerek tepki ve kontrolü maksimum düzeye çıkarmaya yardımcı olurken operatör yorgunluğunu azaltır.
- Operatörler, katlanabilir STIC direksiyon/kolçak, düşürülen erişim merdiveni açıları ve standart merdiven aydınlatmaları ile kabine kolaylıkla girip çıkabilir.
- Yalıtımlı kabin bağlantıları, koltuğa monte edilebilen ekipmanlar ve direksiyon kumandaları sayesinde daha az titreşim görülür.
- İşlevlerin hızlı bir şekilde tanınabilmesi için arkadan aydınlatmalı büyük membran anahtarlarda LED aktivasyon göstergeleri ve ISO sembolleri bulunur.
- Azaltılmış iç ses seviyeleri, operatörlerin tüm vardiya boyunca rahat etmesine yardımcı olur.
Çevresel Etkiyi Azaltın
Geliştirilmiş Sürdürülebilirlik
- Otomatik motor ve elektrik sistemi kapatma, yakıt tasarrufu yapılmasına ve makine kullanılmadığında komponent aşınmasını azaltmaya yardımcı olur.
- Bakım gerektirmeyen aküler, daha az atık üretir.
- Yüzde 40 ila 70 oranında maliyet tasarrufu için yeniden kullanılan veya yeniden üretilmiş komponentlerden yararlanan Caterpillar Reman ve Certified Rebuild programları ile makine ömrünü en üst düzeye çıkarın ve işletme maliyetlerini azaltmaya yardımcı olun.
- Caterpillar'ın geriye dönük paketleri, eski makinelere yeni özellikler sağlayarak yatırımınızdan en iyi şekilde yararlanmanızı sağlar.
Servis ve Bakımdan Tasarruf
Basitleştirilmiş Bakım
- Dışa salınır yakıt, hidrolik yağı soğutma sistemleri ve kondenser, temizlik için kolay erişime yardımcı olur.

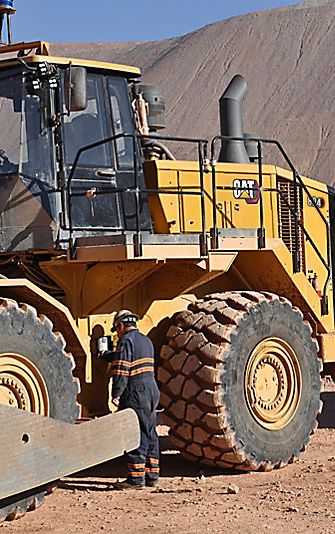

- Makine, günlük servis noktalarına kolay erişim sağlamak üzere zemin seviyesinden veya platformdan erişim sunar.
- Motor bölmesinin her iki yanındaki dışa salınan kapılar, önemli günlük servis kontrolleri için kolay erişim sağlamaya yardımcı olur.
- Opsiyonel lastik basıncı izleme sistemi, optimum lastik ömrü için kabindeki operatöre gerçek zamanlı bilgi sağlar.
- Elektronik bölmesi, kolayca ulaşılabilecek şekilde kabin içindedir.
- Yan göstergeler, sıvı kirlenmesini en aza indirmeye yardımcı olmak için hızlı gözle inceleme olanağı sağlar.
- Motor bölmesi içindeki lambalar servis noktalarının daha kolay görülebilmesine yardımcı olur.
- Ekoloji tahliyeleri, dökülmeleri önlemeye yardımcı olur ve daha kolay servis olanağı sağlar.
Standart Donanımlar
-
NOT
- Standart ve opsiyonel ekipman değişiklik gösterebilir. Ayrıntılar için Cat temsilcinize danışın.
-
GÜVENLİK
- Kamera, arka görüş
- Alarm, geri vites
- Anahtarlı uyarı lambası (LED ikaz ışığı)
- Erişim basamağı aydınlatması
- Kabine Entegre Nesne Algılama Sistemine (CIODS) uygun
- İç ayna (panoramik)
- Dikiz aynaları (dış)
- 76 mm (3 inç) genişliğinde hatırlatıcılı geri çekilebilir emniyet kemeri
- Kilitlemeli STIC kontrol sistemi
- Acil durum platformu çıkışı
- Sol ve sağ arka erişim basamağı
- Süpürgelik mesafesi
-
VERİMLİLİK
- Hidrolik tahrik fanı
-
GÜÇ AKTARMA SİSTEMİ
- Havadan havaya son soğutucu
- Otomatik vites
- Frenler, tam hidrolik, kapalı, yağlı çok diskli servis frenleri
- Cat temiz emisyon modülü (Tier 4 Final/Stage V eş değeri)
- Elektrohidrolik park freni
- Elektronik Kavrama Basınç Kontrolü (ECPC)
- Motor, Cat C15 - U.S. EPA Tier 4 Final/ EU Stage V/Korea Stage V ve Japan 2014 emisyon standartları veya U.S. EPA Tier 3 ve EU Stage IIIA'ya eş değer emisyon yayan Brazil MAR-1 emisyon standartları
- Yakıt besleme pompası (elektrikli)
- Yakıttan havaya soğutucu
- Entegre fren sistemi
- Susturucu (kaput altı) (Tier 3/Stage IIIA)
- Radyatör, Alüminyum Modüler (AMR)
- Ayrı soğutma sistemi
- Tek Kavramalı Vites Değiştirme (SCSS)
- Gaz kilidi
- Kilitlemeli Kavramalı (LUC) tork konvertörü
- Planet tipi, 4 ileri/4 geri hız kademesi kumandası olan şanzıman
-
SOĞUK İKLİM
- Otomatik (eterli) marş desteğini
- Önceden karıştırılmış %50 konsantrasyonlu, uzun ömürlü antifriz (–34 °C/–29 °F)
-
ELEKTRİK SİSTEMİ
- Alternatör, 150 amper
- Bakım gerektirmeyen aküler (4 – 1.000 CCA)
- Elektrik sistemi, 24 V
- Aydınlatma sistemi, halojen (ön ve arka)
- Sinyal lambaları (arka)
- Marş motoru, elektrikli (ağır hizmet)
- Acil durumda çalıştırma için marş yuvası
-
OPERATÖR ORTAMI
- Radyo, CB (hazır)
- Cep telefonu veya dizüstü bilgisayar bağlantısı için 12 V güç portu
- Klima
- Ses yalıtımlı basınçlı kabin, dahili dört direkli devrilme koruma yapısı / düşen nesnelere karşı koruyucu yapı (ROPS/ FOPS); anten, hoparlör, konvertör (12 volt 10/15 amp) ve güç portu bulunan eğlence amaçlı radyo
- Kabin kapısı, kayar cam (sol taraf)
- Palto ve kask askıları
- Elektro-hidrolik yatırma ve kaldırma kumandaları
- Parmak ucuyla vites değiştirme kumandaları
- Yukarı katlanır kolçak
- Isıtma cihazı ve buğu çözücü
- Elektrikli korna
- Ekipman hidrolik kilidi
- Gösterim, göstergeler: – DEF sıvı seviyesi (Tier 4 Final/Stage V) – Motor soğutma sıvısı sıcaklığı – Yakıt seviyesi – Hidrolik yağı sıcaklığı – Hız göstergesi/takometre – Tork konvertörü sıcaklığı
- Gösterim, uyarı göstergeleri: – Üç kategorili işlem uyarı sistemi – Fren yağı basıncı – Düşük voltajlı elektrik sistemi – Motor arıza alarmı ve uyarı lambası – Park freni durumu
- Kabin ön filtresi, elektrikli
- Lamba, kabin (tavan)
- Yemek kutusu ve içecek tutucular
- Cebri hava ısıtma ve soğutma, iki yönlü uyluk ayarı, elektrikli bel ve sırt desteği ayarı, sürüş sertliği ayarı, dinamik uç sönümleme ve deri kaplamalı premium plus koltuk
- Güneşlik, ön
- Kauçuk monteli, lamine, renkli cam
- Şanzıman vitesi (gösterge)
- Hayati Bilgi Yönetim Sistemi (VIMS): – Grafik bilgi ekranı – Harici veri portu – Özelleştirilebilir operatör profilleri
- Islak kol silecekler/yıkayıcılar (ön ve arka): – Aralıklı silecekler (ön ve arka)
-
DİĞER
- Tahrik şaftı koruması
- Karter ve güç aktarma sistemi korumaları
-
DİĞER STANDART EKİPMAN
- Nakliye için katlanır egzoz grubu
- 782 L (207 gal) yakıt deposu
- Çeki topuzu, pimli çeki demiri
- Hortumlar, Cat XT
- Hidrolik, motor ve şanzıman yağ soğutucuları
- İkincil direksiyon
- Tahribat koruma kapak kilitleri
- Ventüri grubu
-
SERVİS
- Zemin seviyesinde motor kapatma
- Zemin seviyesinde kilitlenebilir ana bağlantı kesme anahtarı
- Kapılar, servis erişimi (kilitleme)
- Motor, radyatör, şanzıman, hidrolik deposu için ekolojik tahliye sistemi
- Motor karteri, CJ-4 yağ ile 500 saatlik değiştirme aralığı
- Motor ön filtresi
- Yangın söndürmeye hazır
- Yağ değiştirme sistemi, yüksek hızlı
- Yağ numunesi alma valfleri
- Product Link
- Tüm hidrolik filtreleme sistemi
İsteğe Bağlı Donanımlar
-
NOT
- Standart ve opsiyonel ekipman değişiklik gösterebilir. Ayrıntılar için Cat temsilcinize danışın.
-
OPERATÖR ORTAMI
- Radyo – AM/FM/AUX/USB/BLUETOOTH
-
DİĞER
- Ön Karşı Ağırlık
-
MUHTELİF
- Film (ANSI) (Tier 4 Final/Stage V eş değeri)
- AB sertifikasyonu (Tier 4 Final/Stage V eş değeri)
- Plaka – imalat tarihi (Tier 3/Kademe IIIA'ya eşdeğer)
-
SERVİS
- Lastik Basıncı İzleme Sistemi
- Çift kademeli motor ön filtresi
-
SOĞUK İKLİM
- Isıtma cihazı, motor soğutma sıvısı, 120 V
- Isıtma cihazı, motor soğutma sıvısı, 240 V
- Antifriz, –50° C (–58° F)
- Aynalar, ısıtmalı
-
GÜÇ AKTARMA SİSTEMİ
- Dönmeyen arka aks
